作者 標題 [情報] 中國玩家魔改AMD南橋晶片作為M.2與SATA
時間 Fri Jan 2 14:24:09 2026
完整標題：
中國玩家魔改AMD南橋晶片作為M.2與SATA的PCIe擴充子卡 搭Intel主機板也能用
原文網址：
https://www.cool3c.com/article/245474
中國玩家魔改AMD南橋晶片作為M.2與SATA的PCIe擴充子卡 搭Intel主機板也能用 #asmedia (245474) - Cool3c Chevelle.fu發佈中國玩家魔改AMD南橋晶片作為M.2與SATA的PCIe擴充子卡 搭Intel主機板也能用，最新資訊於2025-12-31 16:40：也是發包給ASMedia代工的PCIe轉換晶片；中國玩家「鐵甲依然在_」在「立創開源硬件平台」推出一項專案，以AMD的南橋晶片打造PCIe ...
內文：
由於現在CPU整合的功能越來越多，包括記憶體管理與一部分連接埠都是直接整合在CPU的
控制器，現在主機板上的「南橋」晶片本質上更像是各種介面的轉換器，其中AMD平台的
主機板晶片更是透過PCIe與CPU連接，同時也是發包給ASMedia代工的PCIe轉換晶片；
控制器，現在主機板上的「南橋」晶片本質上更像是各種介面的轉換器，其中AMD平台的
主機板晶片更是透過PCIe與CPU連接，同時也是發包給ASMedia代工的PCIe轉換晶片；

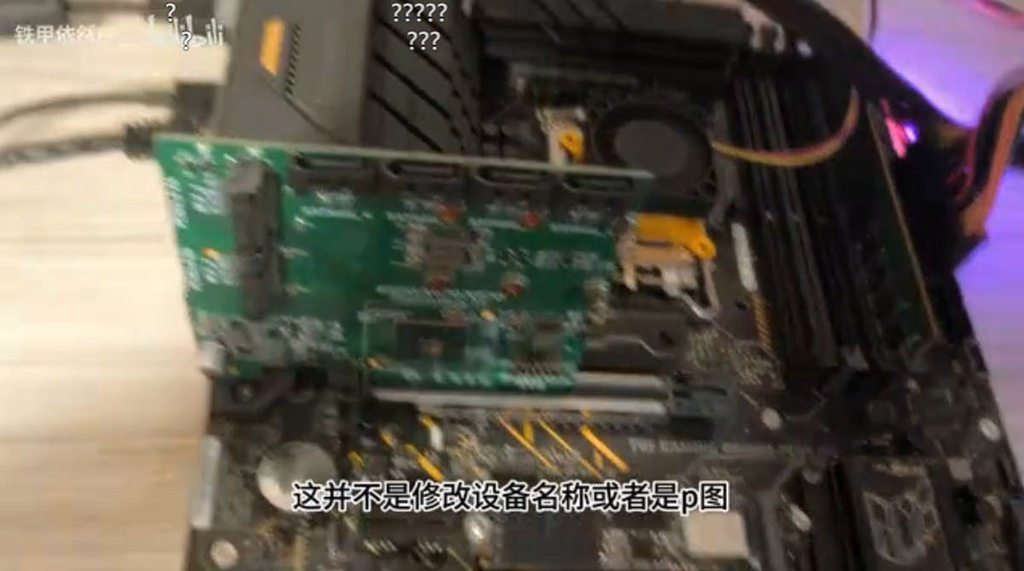

中國玩家「鐵甲依然在_」在「立創開源硬件平台」推出一項專案，以AMD的南橋晶片打造PCIe
擴充子卡，只要是有PCIe插槽的主機板搭配這張子卡都可擴充額外的M.2與SATA介面，就
連Intel主機板也不例外。
https://i.imgur.com/QjQyDxm.jpeg
![[圖]](https://imgur.disp.cc/4d/QjQyDxm.jpeg)
包括B650、X670及X870晶片，本質都是由ASMedia代工的Promontory 21晶片，這顆晶片屬
於PCIe橋接晶片，利用與處理器連接的PCIe通道轉換其它I/O介面，理論上可提供8條
PCIe 4.0、4條PCIe 3.0與多路USB，也可作為轉換M.2 SSD與SATA介面之用。
根據說明，最初這張子卡雖可被系統辨識，但僅有SATA可正常使用，不過後續團隊加入另
一位高手，在主板添加SPI Flash後寫入新韌體，使M.2介面可正常使用，使其成為一張提
供2個PCIe Gen 4x2、4個SATA 6Gbps與1個USB Type-C 20Gbps介面的子卡，而且可搭配
一位高手，在主板添加SPI Flash後寫入新韌體，使M.2介面可正常使用，使其成為一張提
供2個PCIe Gen 4x2、4個SATA 6Gbps與1個USB Type-C 20Gbps介面的子卡，而且可搭配
Intel與AMD平台使用，在網站列出的成本為人民幣300元。
https://www.bilibili.com/video/BV1AXv4BvE4T
心得：
哇，雖然知道AMD CPU本質上是一顆SoC，南橋只是一個擴展ic。
但沒想到南橋與CPU的通訊完全沒有任何加密，直接就是標準pcie。
據作者說成本為300CNY。
再看看同樣可以擴展pcie的PLX晶片那什麼鬼價格。
這方案的CP值可以說相當高了。
--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 122.117.6.78 (臺灣)
※ 作者: wei115 2026-01-02 14:24:09
※ 文章代碼(AID): #1fLsIC5X (PC_Shopping)
※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1767335052.A.161.html
※ 編輯: wei115 (122.117.6.78 臺灣), 01/02/2026 14:27:09
--
推 : 把退役的1TB以下的小SSD全拿出來裝上去XD1F 114.137.44.40 台灣 01/02 14:27
推 : 以後不只二仙橋，三仙橋四仙橋都能搞2F 223.136.28.92 台灣 01/02 14:27
推 : 不錯耶，想收入松鼠山裡面3F 60.250.130.216 台灣 01/02 14:34
推 : 還是對岸會玩4F 60.248.33.28 台灣 01/02 14:35
推 : 生不逢時 現在沒銷路5F 223.139.109.72 台灣 01/02 14:38
→ : 我缺的是M.2插槽嗎6F 114.137.240.195 台灣 01/02 14:40
推 : 照一樓說的把小容量SSD找回來就不缺了7F 118.167.4.208 台灣 01/02 14:44
→ : 打錯，是"缺了"而已
→ : 打錯，是"缺了"而已
推 : 不過文章寫了要修改主板BIOS才能正常辨識9F 60.250.130.216 台灣 01/02 14:47
→ : 這有點難度
→ : 這有點難度
→ : 手上剩的都是SATA SSD了11F 1.161.74.114 台灣 01/02 14:47
推 : 更正，應該是在介面卡上增加SPI Flash，不12F 60.250.130.216 台灣 01/02 14:51
→ : 是動主板韌體。那就有收藏價值了
→ : 是動主板韌體。那就有收藏價值了
推 : 其實板廠們也知道PROM21能作成子卡14F 114.34.118.62 台灣 01/02 14:58
→ : 某張ITX就把1個M2設在有PROM21小卡
→ : 可以拔掉依然正常使用
→ : 華擎搞過X670 XPANSION KIT原型卡
→ : 但沒真的上市
→ : 某張ITX就把1個M2設在有PROM21小卡
→ : 可以拔掉依然正常使用
→ : 華擎搞過X670 XPANSION KIT原型卡
→ : 但沒真的上市
推 : 不知道跟LSI 9200一類的卡效能差多少19F 60.250.130.216 台灣 01/02 15:24
推 : 期待可以實測與HBA卡的功耗與性能比較20F 101.10.238.80 台灣 01/02 15:31
→ : 希望會有魔改的全SATA版本出來與HBA卡一
→ : 較高下
→ : 希望會有魔改的全SATA版本出來與HBA卡一
→ : 較高下
推 : 動這個會被吉吧？23F 101.10.3.10 台灣 01/02 15:43
推 : 可以魔改15代成d4，或smd d5魔改d4 這一24F 49.218.247.196 台灣 01/02 15:55
→ : 直漲肯定很有需求
→ : 直漲肯定很有需求
推 : 你用什麼記憶體跟南橋又沒關係26F 1.161.81.164 台灣 01/02 15:57
推 : 南橋賭神有更多南橋可以賭了嗎 (X)27F 42.79.57.232 台灣 01/02 15:59
推 : IMC要怎麼魔改28F 110.28.11.255 台灣 01/02 16:03
推 : 耗電很難比ASM1166之類的純sata控制器低29F 1.34.131.99 台灣 01/02 16:30
→ : 吧 但如果pcie也缺的話很適合，就是不知
→ : 道能不能搞虛擬機直通
→ : 吧 但如果pcie也缺的話很適合，就是不知
→ : 道能不能搞虛擬機直通
推 : B650EEEEEE32F 101.8.130.233 台灣 01/02 17:26
推 : 退役南橋大返工 太苦了33F 220.136.148.177 台灣 01/02 17:29
→ : 據說可以一直串 泥板總算到吃串串這
→ : 天了
→ : 據說可以一直串 泥板總算到吃串串這
→ : 天了
推 : 對面的PLX轉8xM.2的擴充卡也只要4~500CNY36F 114.35.91.78 台灣 01/02 17:49
→ : 不過只有PCIe3.0，PCIe4.0的要1000多
→ : 不過只有PCIe3.0，PCIe4.0的要1000多
推 : 看不太懂耶，這是不是還要吃cpu的p38F 122.118.67.167 台灣 01/02 17:52
→ : cie通道？
推 : 一樣要先拆分掉，顯卡變x8嗎？若是
→ : 的話，單以m2來說，跟刀碩的hyper
→ : 卡有區別嗎？
→ : cie通道？
推 : 一樣要先拆分掉，顯卡變x8嗎？若是
→ : 的話，單以m2來說，跟刀碩的hyper
→ : 卡有區別嗎？
→ : 不是，這就是一個PCIE hub，可以從南橋43F 1.161.81.164 台灣 01/02 17:57
→ : 的PCIE*4擴展出來
→ : X670/X670E/X870E就是這樣來的
→ : 的PCIE*4擴展出來
→ : X670/X670E/X870E就是這樣來的
→ : 便宜的m.2免拆分擴充卡是故意拆出階級的46F 36.235.107.240 台灣 01/02 18:37
→ : 最爛的那種比sata還慢 只有400多MiB/s
→ : 最爛的那種比sata還慢 只有400多MiB/s
推 : 不知道能可以再用USB 4 m.2串上去作熱插48F 223.137.101.194 台灣 01/02 18:58
→ : 拔hub嗎
→ : 拔hub嗎
→ : 先幹南橋50F 118.166.136.161 台灣 01/02 19:07
噓 : 南橋水晶肥皂51F 220.136.154.82 台灣 01/02 20:51
推 : 跟我直接買pcie 擴充有什麼不同52F 42.73.161.161 台灣 01/02 22:09
推 : 回樓上 一個是延長線 一個是配電箱53F 111.71.213.122 台灣 01/02 22:26
推 : 南橋和cpu通訊是要加什麼密...?54F 39.10.8.211 台灣 01/03 07:04
推 : 噓的是對「南橋」有什麼意見？55F 118.231.145.25 台灣 01/03 11:39
--
