狼窩好讀版：
https://wolflsi.pixnet.net/blog/post/70064236
小米智慧延長線20W快充版開箱測試 @ 港都狼窩 WolfLSI's Den :: 痞客邦 ::
[圖]
[圖]
[圖]
感謝網友出借此產品供在下測試 小米智慧延長線20W快充版特色： ●750℃阻燃外殼，可控制電源開啟/關閉，具備3個美式三孔插座，1個USB-C埠及2個USB-A埠20W充電輸出 ●內含保護晶片，過溫 ...



https://i.imgur.com/7fVlnP6.jpg
[圖]
感謝網友出借此產品供在下測試

小米智慧延長線20W快充版特色：
●750℃阻燃外殼，可控制電源開啟/關閉，具備3個美式三孔插座，1個USB-C埠及2個
USB-A埠20W充電輸出
●內含保護晶片，過溫度和過負載會發出警報同時傳送通知至米家APP，超過15秒未處理
會啟動斷電保護
●連接Wi-Fi後，可透過米家APP遠端控制、定時控制、電量統計等功能，也可透過小愛同
學語音控制，搭配其他智慧設備可獲得豐富的智慧家居體驗

小米智慧延長線20W快充版規格：
型號：XMZNCXB02QM
額定負載：15A/125VAC，最大1650W
USB電源板輸入：125VAC，60Hz，0.6A
USB-A單埠輸出：5V/3A、9V/2A、12V/1.5A
USB-C單埠輸出：5V/3A、9V/2.22A、12V/1.67A
多埠輸出：5V/3.1A
USB總輸出功率：20W
產品長度：全長1.8公尺
本體尺寸：232x55x29mm
產品淨重：446克
無線傳輸：Wi-Fi 802.11b/g/n 2.4GHz，藍芽4.2
使用環境：-10℃至40℃
電源線規格：3x2.0mm2

▼外盒正面有產品名稱、商標、產品外觀圖、OK Google標誌
https://i.imgur.com/a1w2Yqz.jpg
[圖]
▼外盒背面印上產品規格、委託/製造/進口商資訊、服務電話、官網網址、產地、小愛同
學/米家APP標誌、條碼
https://i.imgur.com/KVv93W0.jpg
[圖]
▼外盒左/右側面有特色圖示
https://i.imgur.com/GXYl2rH.jpg
[圖]
▼包裝內容有延長線本體及使用說明書
https://i.imgur.com/40olWez.jpg
[圖]
▼本體正面，中間有3個NEMA 5-15R美式三孔插座，L/N插孔具備彈簧護蓋，平常護蓋關閉
避免異物進入，插入插頭會頂開護蓋。左側1個USB-C埠及2個USB-A埠可提供最高20W充電
輸出。右側有白色方形輕觸按鈕及指示燈。本體背面四個角落有防滑橡膠墊

https://i.imgur.com/WxJdZTr.jpg
[圖]
▼本體背面的商標及資訊刻印
https://i.imgur.com/OXEAjsZ.jpg
[圖]
▼交流電源線進入本體處有圓柱形護套
https://i.imgur.com/ilJYUcx.jpg
[圖]
▼交流電源線本身長度156公分，附上一條魔鬼氈整線帶
https://i.imgur.com/chfGgpj.jpg
[圖]
▼使用3芯2.0mm2  VCTF線材
https://i.imgur.com/0XAtNim.jpg
[圖]
▼90度交流插頭上下尺寸44.7mm，左右尺寸27.7mm，最厚處18.7mm，最薄處13.9mm，最大
承受電流15A
https://i.imgur.com/TOoOYeV.jpg
[圖]
▼掀開底部角落防滑橡膠墊，可看到固定用特規三角頭螺絲
https://i.imgur.com/OGUDYRs.jpg
[圖]
▼打開背蓋的延長線，中間區域有3個交流插座，控制/USB供電電路板在左右兩邊
https://i.imgur.com/pVyKHGM.jpg
[圖]
▼延長線外殼背蓋，內含加強肋條，左側有USB供電電路板用分隔板，中間3個空心方形柱
對應3個交流插座的接地插孔位置
https://i.imgur.com/DP3xtI1.jpg
[圖]
▼夾具固定電源線本體及護套，控制電路板可透過Wi-Fi回傳用電資訊至APP及接受APP控
制開啟/關閉電源
https://i.imgur.com/kZGFhF1.jpg
[圖]
▼寧波匯龍倉NHLC繼電器，負責延長線插座及USB供電電路的電源控制
https://i.imgur.com/Ir0JIK0.jpg
[圖]
▼插座L/N銅條透過焊接連接控制用電路板。繼電器上方有一個蜂鳴器，負載電流超過15A
時蜂鳴器會發出警報聲並傳送通知至米家APP，若使用者在15秒內排除過電流，警報聲會
繼續發出12秒後停止並保持供電；若沒有進行排除，超過15秒後便會自動關閉電源。負載
電流超過19A時延長線會立即關閉電源並傳送通知至米家APP

https://i.imgur.com/ti75GlA.jpg
[圖]
▼插座L/N銅條厚度0.6mm
https://i.imgur.com/jm1sF8J.jpg
[圖]
▼1個USB-C及2個USB-A的供電電路板，從插座L/N銅條取電，與3個插座同步開啟/關閉
https://i.imgur.com/dk9ozKu.jpg
[圖]
▼第一次接通電源，指示燈的橙色燈閃爍表示等待配對中。藍色燈閃爍表示聯網中或正在
OTA升級，藍色燈恆亮表示連線成功且延長線已開啟。橙色燈閃兩次表示倒數計時已取消
，藍色閃兩次表示倒數計時已啟動。指示燈熄滅表示延長線已關閉或是APP設定關閉指示
燈。單按開關鍵可開啟/關閉電源，快速雙按開關鍵可啟動/取消倒數計時(需在米家APP內
啟動)，長按開關鍵7秒可恢復出廠狀態

https://i.imgur.com/H727DWn.jpg
[圖]
▼延長線可與米家APP連動，進行遠程及定時控制，也可透過小愛同學語音控制
https://i.imgur.com/kvjpizP.jpg
[圖]
▼打開米家APP，點選裝置首頁右上角”＋”可新增裝置。APP會自動搜尋附近裝置，若有
找到就會出現裝置圖片及名稱
https://i.imgur.com/sdSQguO.jpg
[圖]
▼點選裝置圖片，會進入選擇Wi-Fi頁面，因為此裝置不支援Wi-Fi 5G，僅能連接Wi-Fi
2.4G基地台。選擇適當的Wi-Fi SSID後，輸入密碼並點選下一步
https://i.imgur.com/sWxTZxo.jpg
[圖]
▼等待APP上傳設定資訊至裝置，並將裝置連線至網路，Wi-Fi正常連接後可繼續進行設定
https://i.imgur.com/mMTX2QO.jpg
[圖]
▼設定裝置所在房間，若無適當的房間可選，也可以建立新房間。房間設定完以後就可設
定名稱，可自訂也可選擇保留裝置名稱預設值
https://i.imgur.com/oX4w8Rg.jpg
[圖]
▼開啟設為首頁常用裝置，就會加入至米家APP裝置首頁上。若要與擁有小米帳號的家人
共用，可選”分享此家庭”進行設定，若不分享或稍後設定，可選”暫不分享”
https://i.imgur.com/edEIVSO.jpg
[圖]
▼新增完成回到米家APP裝置首頁，可看到已新增智慧延長線20W快充版，旁邊有一個開啟
/關閉快速按鈕
https://i.imgur.com/Hb0k7D4.jpg
[圖]
▼點選裝置可進入頁面，上方圓形插座藍色表示延長線已開啟，灰色表示延長線已關閉。
中間顯示當前功率(W)及今日用電量(度)，點”查看詳情”可顯示詳細資訊。下方有開啟/
關閉按鈕、定時按鈕、倒計時按鈕、智慧場景按鈕

https://i.imgur.com/TXsqVtS.jpg
[圖]
▼”查看詳情”可顯示電量統計，用電數據包括當前功率(瓦)、今日用電(度)、本月用電
(度)、昨日用電(度)、今日開啟時長(時：分)、今日開關次數(次)。用電詳情以長條圖顯
示用電量及使用時長，並可切換按日/按週/按月顯示

https://i.imgur.com/CkUdy5M.jpg
[圖]
▼”定時開關”可設定延長線於設定的指定時間進行動作。”倒數計時”可設定延長線於
設定的倒數時間到了以後進行動作，原本關閉就會開啟，原本開啟就會關閉
https://i.imgur.com/CzXfFus.jpg
[圖]
▼”定時開關”可選擇”時間段定時”(指定開啟及關閉時間)、”定時開”(指定開啟時
間)、”定時關”(指定關閉時間)三種模式。三種模式的”重複”設定可選擇執行一次、
每天、自訂

https://i.imgur.com/ueERm1R.jpg
[圖]
▼點擊頁面右上三個小點可進入設定選單，最下面”刪除裝置”按鈕可以移除裝置。設定
→”快捷倒計時”，開啟並設定倒數計時時間後，快速按兩下延長線按鈕可啟動倒數計時
。設定→”指示燈”可以打開/關閉本體指示燈
https://i.imgur.com/Ox4nhiN.jpg
[圖]
▼設定→”日誌”，可查看延長線開啟/關閉的時間日期。設定→”裝置名稱”可以重新
命名裝置
https://i.imgur.com/S4zzS9i.jpg
[圖]
▼設定→”位置管理”可以修改或增加裝置所在的房間。設定→”裝置共用”可分享此裝
置至其他小米帳號(手機號)
https://i.imgur.com/2H0SFbN.jpg
[圖]
▼設定→”智能場景”可管理智慧場景。設定→”韌體更新”可檢查及更新韌體
https://i.imgur.com/pmADgiz.jpg
[圖]
▼設定→”幫助與反饋”會顯示常見問題，點選問題會顯示解答，若無法解決問題也可按
下”反饋問題”按鍵，填寫問題描述並傳送至客服。設定→”常用裝置”，打開可將裝置
添加到米家APP裝置首頁
https://i.imgur.com/2qUydyv.jpg
[圖]
▼設定→”更多設定”點進去後會出現更多設定項目。更多設定→”新增捷徑至桌面”按
下後可直接將裝置捷徑新增至手機桌面。更多設定→”安全設定”可選擇是否啟用密碼保
護
https://i.imgur.com/WIlnNb7.jpg
[圖]
▼更多設定→”網路資訊”可顯示裝置目前連接的網路資訊。更多設定→”法律資訊”可
閱讀用戶協議以及隱私政策
https://i.imgur.com/RQZLtzf.jpg
[圖]
下面針對USB輸出埠、小功率下APP顯示功耗及實測功耗差異、顯示功耗更新速度、交流電
源開啟/關閉的電壓波形進行測試
▼插上交流插頭，未開啟電源時待機功耗為0.9W(上圖)，開啟電源後待機功耗為1.33W(下
圖)
https://i.imgur.com/dgEolJM.jpg
[圖]
▼USB-C單獨使用，充電定義支援PD2.0/3.0、QC2.0/3.0、AFC、FCP、APPLE 5V/2.4A、
SAMSUNG 5V/2A、BC1.2、DCP 1.5A
https://i.imgur.com/xDpFjfH.jpg
[圖]
▼USB-C單獨使用，提供5V/3A、9V/2.22A、12V/1.67A
https://i.imgur.com/7tVf8kJ.jpg
[圖]
▼USB-C各組輸出轉換效率表，若包含1.33W基礎功耗，則整體輸出轉換效率在59.4%至
83.1%之間；若扣除基礎功耗，則整體輸出轉換效率在82.4%至88.1%之間
https://i.imgur.com/EEfqJvB.jpg
[圖]
▼USB-C的5V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，輸出電流超過3.5A截
止
https://i.imgur.com/JQn5ent.jpg
[圖]
▼USB-C的9V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，輸出電流超過2.7A開
始壓降，超過2.9A截止。輸出開始壓降時會發出可聞滋滋聲
https://i.imgur.com/LesnwOr.jpg
[圖]
▼USB-C的12V輸出負載測試，隨著電流增加，輸出電壓無明顯改變，輸出電流超過2A開始
壓降，超過2.3A截止。輸出開始壓降時會發出可聞滋滋聲
https://i.imgur.com/2VZCUq6.jpg
[圖]
▼USB-A單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、APPLE 5V/2.4A、SAMSUNG 5V/2A
、BC1.2、DCP 1.5A
https://i.imgur.com/HtPao2s.jpg
[圖]
▼USB-A1/A2的5V/9V/12V空載輸出電壓
https://i.imgur.com/biKNwud.jpg
[圖]
▼USB-A各組輸出轉換效率表，若包含1.33W基礎功耗，則整體輸出轉換效率在59.8%至
83.8%之間；若扣除基礎功耗，則整體輸出轉換效率在84.1%至88.4%之間
https://i.imgur.com/Egvv3Ew.jpg
[圖]
▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.5A截止
https://i.imgur.com/Rz2cLFl.jpg
[圖]
▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過2.8A開始壓降
，超過3.5A截止。輸出開始壓降時會發出可聞滋滋聲
https://i.imgur.com/VBjw0YY.jpg
[圖]
▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過2A開始壓降，
超過3.5A截止。輸出開始壓降時會發出可聞滋滋聲
https://i.imgur.com/ylVlO01.jpg
[圖]
▼USB-C/USB-A於9V/12V輸出下，超過額定電流導致輸出開始產生壓降時，會發出可聞滋
滋聲(於影片1秒至7秒間，最後3個較大喀喀聲是測試設備發出)
https://youtu.be/hpriAAkL780
▼內部USB充電電路的APP顯示功耗及實測功耗表
https://i.imgur.com/eCajUsP.jpg
[圖]
▼小功率負載下APP內部顯示功耗更新速度測試影片
https://youtu.be/YYNFOwqK_f0

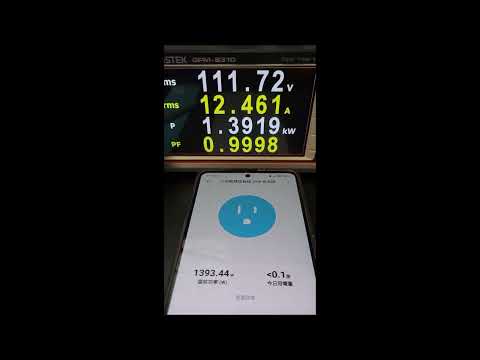

▼大功率負載下APP內部顯示功耗更新速度測試影片
https://youtu.be/p5rw2M-Y1xU
▼交流電源開啟/關閉的電壓波形，不會等到交流電壓位於0點(中心線)時才接通/切斷，
未具備零電壓點切換能力
https://i.imgur.com/yabwOyf.jpg
[圖]
▼USB-C輸出12V/1.6A連續一小時後本體的紅外線熱影像圖
https://i.imgur.com/htdzPiB.jpg
[圖]
▼USB-C輸出12V/1.6A連續一小時後連接埠處的紅外線熱影像圖
https://i.imgur.com/qWTSeDM.jpg
[圖]

測試總結：
◆3個NEMA 5-15R美式三孔交流插座L/N插孔具備彈簧護蓋
◆可透過米家APP使用遠端控制、定時控制、電量統計，所有插座與USB一起受控制及統計
◆未具備零電壓點切換能力(零電壓點切換可避免繼電器接點產生火花，降低負載通電瞬
間突波)

◆APP的顯示功耗更新速度從10秒到25秒不等
◆具備1個USB-C及2個USB-A輸出，支援主流快充協議
◆含本體控制電路耗電下空載功耗1.33W，最低效率59.4%(USB-C的5V/0.5A)，最高效率
83.8%(USB-A的12V/2A)
◆USB-A輸出具備電壓補償功能
◆9V/12V輸出下，電流超過額定時輸出電壓會產生壓降，產生壓降同時會發出滋滋聲
◆USB-A於9V/12V輸出下，電流要超過3.5A才會截止
報告完畢，謝謝收看

--
--
